產品架構 /

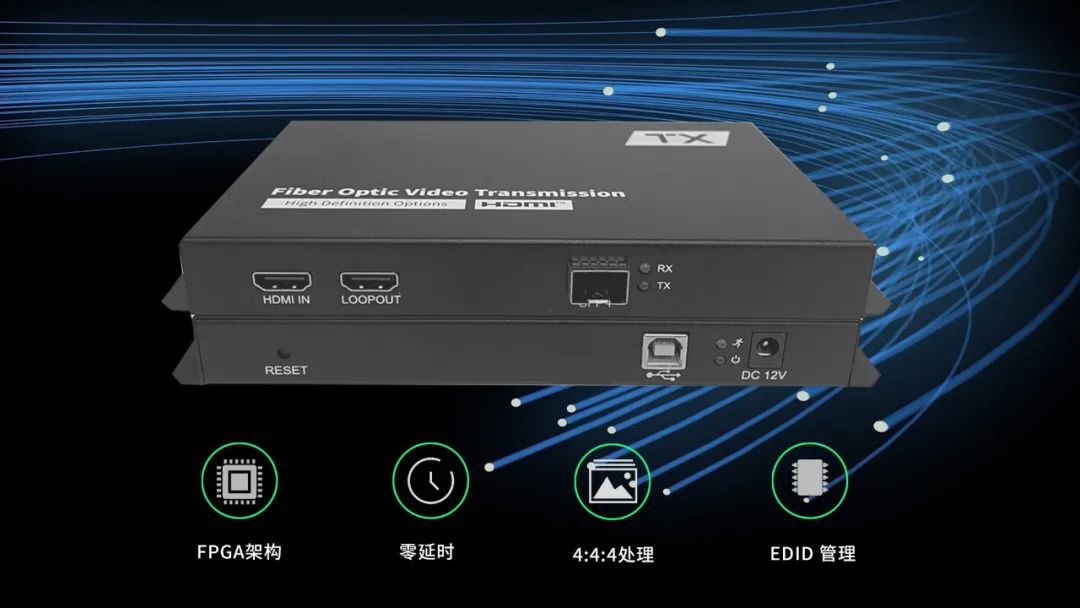

MAVT1000光端機是基于FPGA開發具有零延時和高靈活度的產品，支持高清視頻實時無視傳輸，內部不丟幀不降幀，全畫面4:4:4處理。

產品性能 /

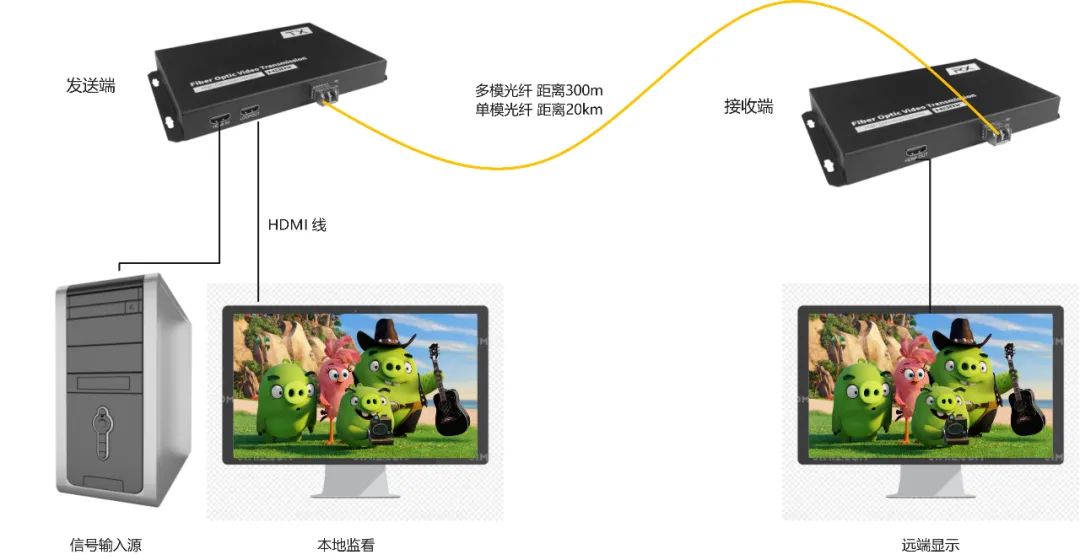

光端機包括發送端和接收端，他們之間通過標準的單芯光纖連接，可傳輸高清無損視頻信號、音頻信號、和 RS-232 控制信號以及鍵鼠信號，通過多模光纖可以傳輸300m，單模單芯光纖最遠可傳輸20km距離。

EDID管理 / 信號全同步

01

光端機通過單根5G/10G 的信號傳輸速率，分辨率達1920x1200@60Hz，并且支持在4096x4096以內自定義任何分辨率，像素時鐘不超過165M即可，有效的保證了特殊場合的視頻信號的傳輸。光端機具有EDID管理功能；可以自定義發送端的EDID，也可以把接收端的EDID通過鏈路復制到發送端。

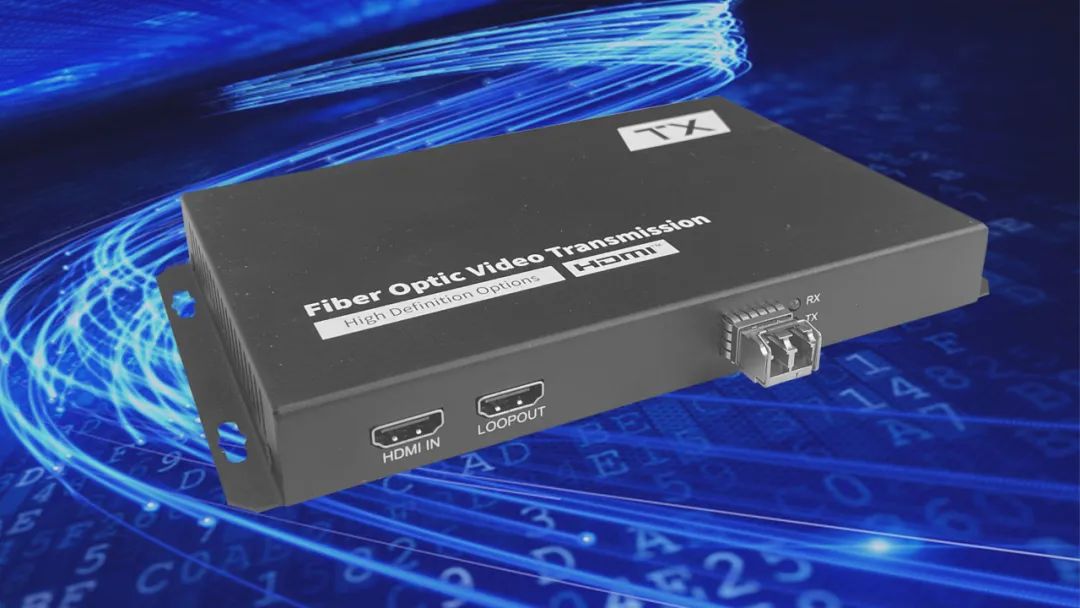

發送端

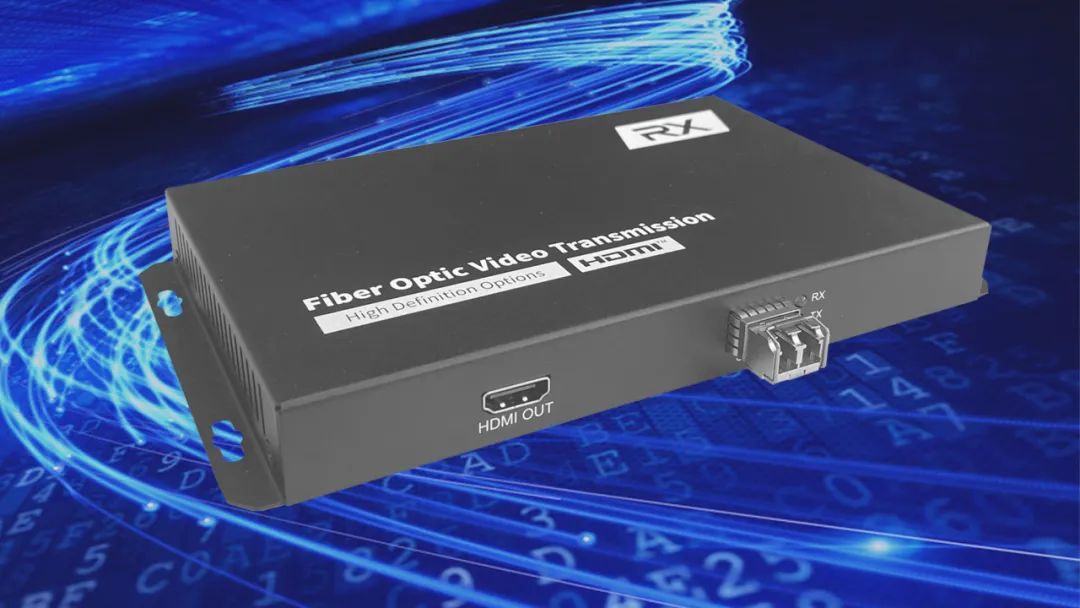

接收端

02

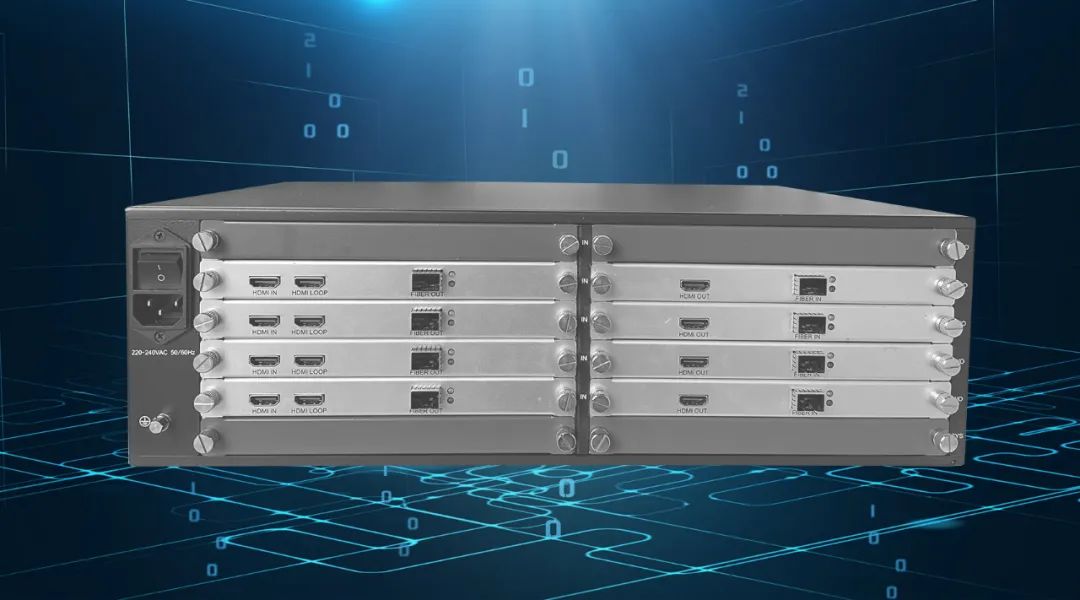

光端機采用小巧的機盒設計，無需額外的控制軟件，即插即用。也可采用標準的3U機箱安裝，3U機箱最多可容納12張發送或接收卡，方便統一控制管理。

機箱插卡式 光端機

03

發送端和接收端支持HDMI1.4b接口，支持HDCP1.4。發送端的環回輸出可對輸入信號進行監看。接收端具有自主學習功能，通過鏈路恢復出發送端的信號時鐘，確保輸入輸出信號完全同步，同時也支持3D和120Hz的信號輸入輸出，徹底解決了市場上很多品牌的光端機一直存在的挑信號的難題（例如閃屏和黑屏）。

KVM功能 /  雙向語音

01

MAVT1000-KVM系列，發送端和接收端支持 3.5mm模擬音頻接口，光端機在傳輸高清無損的視頻信號同時可雙向傳輸音頻信號，通過解嵌發送端HDMI輸入的隨路音頻信號至接收端3.5mm接口輸出或者HDMI接口輸出，也可以在發送端直接輸入3.5mm模擬音頻信號，至接收端3.5mm接口模擬音頻信號輸出，接收端的3.5mm模擬音頻信號也可以傳輸?shù)桨l(fā)送端，實現收發端之間的語音對講和通話功能。

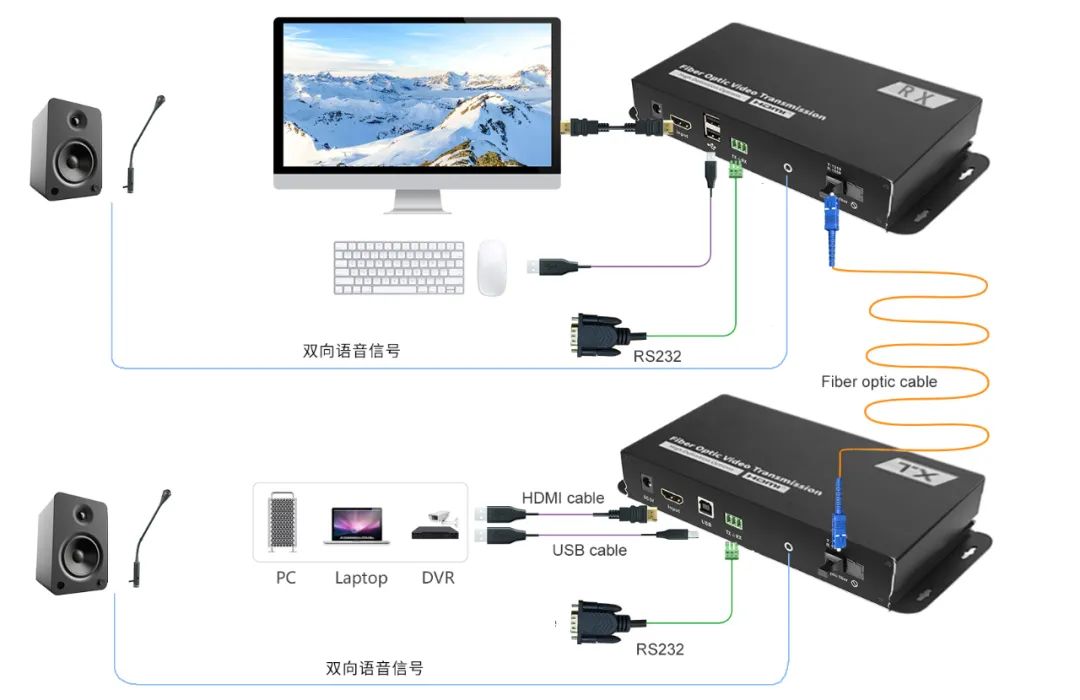

MAVT1000-KVM 連接示意圖

02

發送端和接收端支持 USB2.0接口, 可接入電腦、鍵盤、鼠標等，光端機在傳輸高清無損的音視頻信號同時可操作鍵盤鼠標遠程控制輸入信號的電腦，實現KVM管理功能。

03

光端機還支持RS232通訊控制能，通過單芯光纖傳輸無視音視頻信號及鍵鼠控制信號以外，還可以傳輸RS232控制信號，通過發送端發出控制指令，接收端輸出指令至需要被控制的設備上，實現對設備的遠程控制管理。
