平衡和非平衡音頻介紹
一、什么是平衡和非平衡音頻？
二、常見平衡和非平衡音頻接口
三、如何選擇？
什么是平衡和非平衡音頻？

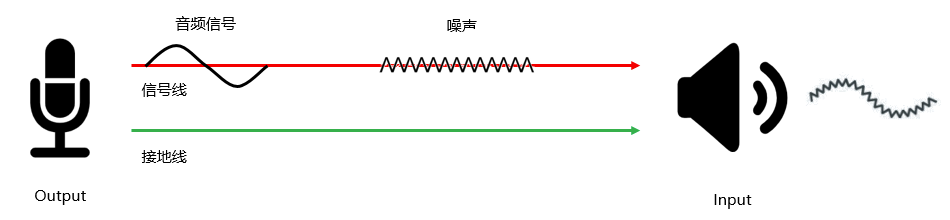

非平衡音頻是通過兩根線（信號線和接地線）傳輸一路單聲道音頻信號。其中，信號線將音頻信號傳輸?shù)叫枰サ牡胤剑拥鼐�充當信號的參考點。由于不平衡音頻會在沿線纜傳輸時拾取噪聲，因此它最適合短距離使用，例如將耳機連接到手機上聽音樂，這將有效降低噪聲。為更好地解決噪聲干擾問題，平衡音頻應運而生。

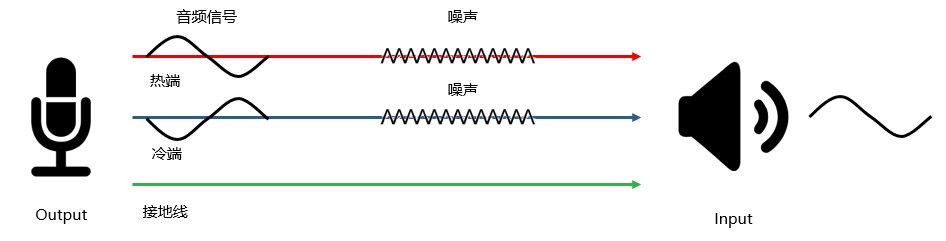

平衡音頻是通過三根線（熱端、冷端和接地線）傳輸一路單聲道音頻信號。與非平衡音頻信號線不同的是，平衡音頻熱端和冷端傳送的信號是同一個信號但相位相反。而在信號的接收端，把冷端的信號做一個反向（和熱端信號完全相同），再和熱端信號合并，得到最終的信號。因此，當冷端信號的相位反轉以匹配熱信號的相位時，冷信號攜帶的噪聲會與熱信號中的噪聲相抵消。
常見平衡和非平衡音頻接口
常見非平衡音頻接口主要有RCA和TS：

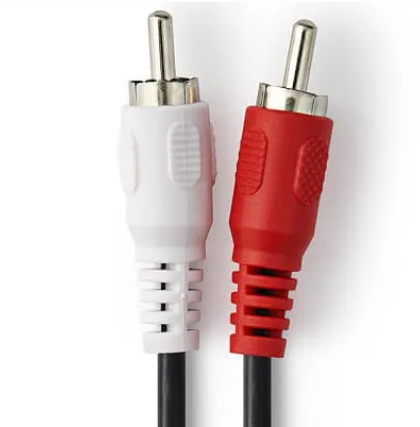

RCA接口的中軸用來傳輸信號，外沿的接觸層用來接地。每一根RCA線纜負責傳輸一個聲道的音頻信號，即可通過一對線纜傳輸立體聲，其中紅色中軸傳輸右聲道，白色或黑色中軸傳輸左聲道。

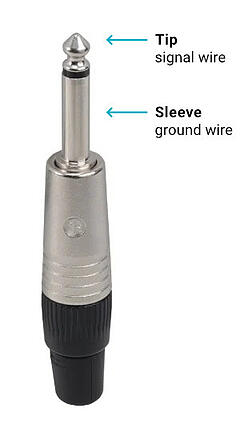

TS接口結構如下圖所示，“尖”端為信號線，“套”端為接地線。
常見平衡音頻接口主要有3針XLR和TRS：

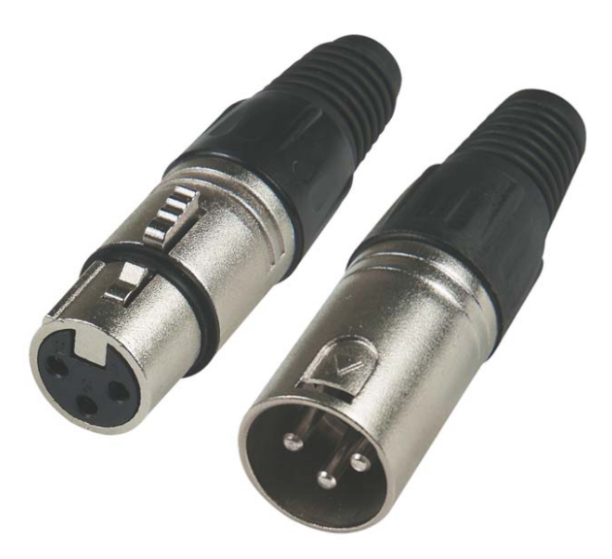

3針XLR常用來傳輸平衡模擬音頻，它有三個接觸點，分別為接地、熱端(+級)和冷端（-級)，其中熱端和冷端分別傳送信號相同但相位相反的信號。

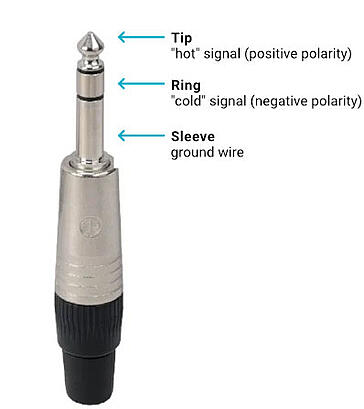

TRS接口結構如下圖所示，“尖”端為熱端信號，“環”端為冷端信號“套”端為接地線。
如何選擇
如果您的音頻信號發送端和接收端設備之間不超過3米，建議使用非平衡線纜來傳輸音頻信號；如果需要從中央舞臺連接主持人麥克風，那么音頻線纜可能會很長，此時，建議使用平衡線纜來傳輸音頻信號，因?yàn)樗峁┝吮确瞧胶饩�纜更高保真度的解決方案，被廣泛用于長距離音頻傳輸且設備環境復雜的應用場景中。
美樂威Pro Convert AES67是一款兼容多協議的IP音頻轉換器和采集設備。它具有3.5mm的TRS接口,用于非平衡立體聲輸入輸出。此外，Pro Convert AES67還支持4.4mm的TRRRS接口平衡立體聲輸入和輸出，并可通過附帶的分支線纜連接XLR接口。
