2019是小間距LED大發展的一年。在這一年里大家看到推出了不少的前沿技術，新一代的COB、TOPCOB、MinLED、MicorLED，尤其是倒裝和共陰的出現似乎已經為未來LED的技術發展指明了一個方向。相比于倒裝這一革命性技術實現批量化之前的這幾年時間，共陰技術顯得更接地氣，也是近幾年可以實實在在給這個市場帶來技術提升的落地技術。那么，共陰技術到底是什么呢？這種技術的優勢又是什么呢？
共陰技術的極性原理：
正為陽，負為陰。共陽就是將二極管的正極接在一起，由負極來驅動，那么共陰就是將二極管的負極接在一起，由正極來驅動。我們都知道，LED一顆燈珠由紅、綠、藍三種顏色的發光二極管構成，這些二極管通過各自驅動電路以極高的打開和關閉頻率來點亮二極管，并通過這種方式讓紅、綠、藍三種顏色的光相互混合，從而顯示出我們自然界中的各種顏色。共陰技術就是一種供電驅動方式，簡單講就是三色二極管在電路設計上共用1個陰極（負極），把陽極（正極）設置控制電路，控制LED的供電，因此稱之為“共陰”。

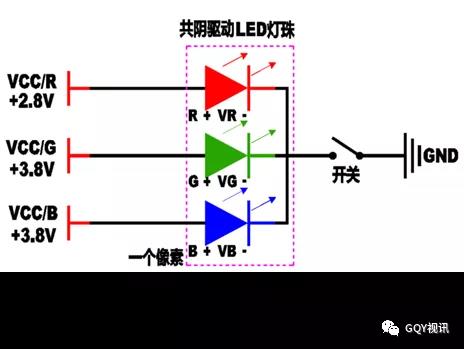

與之相對的，就是現在仍是主流技術的“共陽”技術。那共陰技術為何會帶來諸多優勢呢，我們先看下面的電路原理圖：
從圖中可以看出，原先是將二極管的正極接在一起統一供電，因此必須滿足并聯電路中電壓最高二極管的要求，而對于電壓要求低的二極管只能添加分壓電阻，而分壓電阻會產生功耗和熱量。而采用共陰以后，我們可根據二極管對電壓的不同要求直接供給不同的電壓，從而無需在配置分壓電阻。
共陰技術的優勢：
可以將LED燈珠的工作電壓由4.2-5V降低到2.8-3.3V，而顯示亮度和顯示效果卻不受影響。這1V電壓的降低帶來了一系列的優勢：
最直接的表現就是功耗降低了25%以上，共陽技術由于必須添加分壓電阻因此很難做到這樣的節能；
其次就是由于功耗的降低，從而使整屏的屏幕溫度降得更低。由于發光二極管的穩定性和壽命與溫度成反比，因此使得整屏LED具有了更高的可靠性和更長的壽命
最后就是共陰技術由于取消了多余的電阻，使得集成度進一步提升，更是減少了PCB的元器件數量，穩定性進一步得到提升。
GQY的共陰小間距LED產品：
GQY已經在第一時間推出了基于共陰四合一Mini燈珠（MinLED、MiniCOB產品）、共陰SMD、共陰TOPCOB等技術的全系列小間距LED拼接產品，涵蓋了點間距0.9mm、1.2mm、1.6mm、1.9mm、2.0mm、2.5mm等規格，能夠滿足用戶對小間距LED產品更節能、更穩定、更可靠、壽命更長的應用需求。歡迎您與當地營銷人員聯系，了解更多產品信息。選用共陰小間距LED產品提升您的產品穩定性和可靠性，讓您顯示的圖像更艷麗穩定。
