本文將以廣州亞運會400MHz無線電對講通信系統的應用為例，簡要地介紹摩托羅拉對講機在大型活動中的應用及其對實際運作過程中需注意的事項作一探討。
    一、400MHz 無線電對講通訊系統應用服務于開閉幕式
    類似開閉幕式這樣的大型活動涉及的演出和技術部門眾多，指揮和協調關系復雜，要求通信系統的功能強、可靠性高，而通信系統包括了有線系統、無線系統和廣播系統，這些不同的系統通過接口設備接入矩陣通話系統，通過矩陣系統整合在一起來管理各種通信系統。建立以矩陣系統為核心，有線通信、無線通信和無線廣播互相融合的通信架構，可以提供更高的可靠性、靈活性和更豐富的功能，可以極大地滿足各技術、制作、演出、后勤等團隊在排練和演出當中的通信需求，提高工作效率。
    400MHz無線電對講通訊系統由于其靈活性及快速通訊，其主要服務于各種非固定崗位或不便于布線的管理人員、技術保障人員及其他工作人員等，因此，成為通訊系統重要的組成部分。無線對講系統與矩陣系統的連接，總導演可以很方便地通過矩陣和對講機建立通信連接，方便指揮員和工作人員的溝通，實現有線和無線系統的完美結合。
    本次亞運會開閉幕式一改以往在封閉的運動場舉行的方式，選擇在珠江邊海心島上舉行，面對人員及各種設備集中，無線電電磁環境復雜的形勢，通信保障工作面臨挑戰。因此，400MHz無線電對講通訊系統要實現兩個主要功能：一是與矩陣系統的有效連接，實現與其他通信系統的互聯互通；二是要實現整個開閉幕式現場地面及地下的有效信號覆蓋。

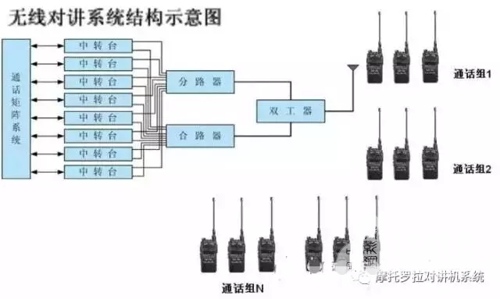

　　無線對講系統框圖

無線對講系統通過對講機基站接口設備接入矩陣節點，實現無線對講系統和其他通信系統的互聯互通。
    無線對講系統與通話矩陣的連接

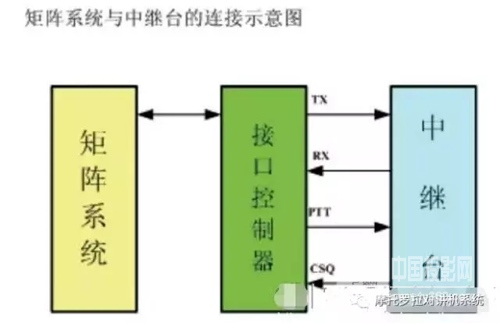

    在本案中，使用的是Riedel的矩陣系統，以下為矩陣系統與摩托羅拉CDR700中繼臺的連接示意圖。

天線覆蓋系統
    在海心沙開閉幕式現場，整個建筑由看臺區、地下一層設備控制機房以及地下二層停車場和功能用房等組成，看臺區工程面積 75677 平方米，地下空間面積26320平方米，無線對講信號需覆蓋地上以及地下等區域。我們采用共用天線分布技術，把多路的通話信道經過合路器分路器以及雙工器合并到一套天饋系統，利用功分器在盲區點增設天線將信號引伸到那里。為減小對講信號對外界的影響，天饋系統采用小功率信號分布系統。
    在本次海心沙開閉幕式現場，我司提供了16個與通話矩陣相連的摩托羅拉CDR700中繼無線信道，無線對講信號覆蓋整個會場地面看臺及地下負一層和負二層。
　　二、400MHz 無線電對講通訊系統應用于各個競賽項目
　　廣州亞運會使用的 53個比賽場館、17個獨立訓練場館。廣州亞殘運會使用的19個比賽場館、7個獨立訓練場館。對講機的使用部門眾多，每個比賽項目要求有多個通話頻道，無線通信系統需滿足上述廣州亞運會及廣州亞殘運會比賽場館的通信保障需求，服務對象包括競賽官員及工作人員。這些需要在移動中通話的人員根據他們的需要不同，可以分為兩類通話組。
　　中繼通話組：對于一些使用人員分布在比較大的區域范圍如馬拉松項目，自行車競賽項目及高爾夫項目等，采用覆蓋范圍比較大的中繼信道。
　　直通頻率通話組：一些通話組僅需要本組內的通話，但這些工作人員分布在比較小的范圍，使用直通頻率即可滿足其要求。
　　廣州亞運會競賽項目共使用10臺 XIR R8200中轉臺、64 套GM338車載對講機及1786臺 CP1300手持對講機。廣州殘運會使用了10臺XIR R8200中轉臺、14套GM338車載對講機及814臺CP1300手持對講機，手持對講機全部配備摩托羅拉原裝耳機。
　　三、400MHz 無線電對講通訊系統在實際運作過程中的啟示
　　頻率的選擇、規劃及管理
　　大型活動中，無線電頻譜擁擠復雜。尤其是國內市場上主流的對講機設備，主要集中在 403-470MHz 頻段內，此頻段內的頻率較為開放，容易受到干擾，可選擇的頻率資源不多。所以，頻率的申請必須經當?shù)責o線電管理委員會進行協調和批準。開閉幕式無線對講通信系統使用了16個中繼頻道及30個單頻點信道，競賽項目使用10個中繼頻道及16個單頻點信道，對講機的使用相對集中在一個場地或一個區域使用，因此，在選用頻點時，需避免各頻率之間的互調干擾，尤其是三階互調干擾。對使用頻點必須進行科學的計算，避開使用有互調干擾的頻點，頻率申請時，密切配合好無線電管理部門的工作，保證申請使用的頻率不會產生干擾。
　　由于無線電管理部門批復的頻率有限，而本次運動會競賽項目，相對集中在奧體中心、大學城、亞運城等場地，每個項目需要使用３－４的對講頻道，因此，要對批復的使用頻率合理規劃，頻率復用，避開干擾。廣州亞運會期間無線電管理部門在各個場館及開閉幕式現場使用的對講機實行準入使用標簽制度，有效地減少了無證對講機的干擾。
　　無線對講設備的選型及配置
　　大型運動會現場，集中了安保、技術工程等不同的單位運作保障團隊，使用包括了有線及無線等各種設備，現場無線環境比較惡劣。因此，要求使用的無線對講通信系統除了簡單可靠，還要具備很強的無線抗干擾能力，來保證現場通信。基于上面考慮，我們選用摩托羅XIR R8200構建中繼臺基站系統，對講機采用GM338車載對講機和CP1300手持對講機，這兩款對講機抗干擾能力強，有99個以上通話信道。事實證明，摩托羅拉XIR R8200 中轉臺、GM338 車載對講機及 CP1300 手持對講機不論是產品可靠性及抗干擾性，都充分滿足了大型運動會的現場通訊要求。
　　摩托羅拉XIR R8200中轉臺具有高的頻率穩定度（0.5PPM）、高性能雜散抑度（75db）及100% 連續工作周期，特別適合在大型運動會現場使用。
　　摩托羅拉CP1300手持對講機功能齊備，具備99個可編程信道，高抗干擾能力。以我們在全運會等大型活動中的通信保障經驗來看，模擬對講系統是通信系統的關鍵系統，構成調度指揮的主要指揮系統。系統強調的是簡單、可靠，便于用戶使用，并不強調系統的功能性。所以，在實際應用中，我們推薦選用信道多、設備可靠性高及抗干擾能力強的CP1300 產品。
　　附件的選擇及配置
　　大型亞運會競賽現場，使用環境嘈雜，單純使用對講機不僅無法保證通話效果，而且影響到其他人員觀看比賽。特別是裁判人員使用時，通話的私密性無法保證對競賽的順利開展造成不良影響。我們?yōu)閺V州亞運會無線電保障作了精心的設計及實施，手持對講機全部配用摩托羅拉原裝PMLN4442耳機，摩托羅拉耳機與對講機的完美結合，構成了無線電對講機的完整的解決方案，保證了對講機性能的充分發揮。
　　自行車競賽項目，在廣州大學城環形公路舉行，汽車聲、人聲等多種聲音交織在一起，通話效果不理想，我們對這部分的裁判人員配置了摩托羅拉 BDN6707 耳骨振動傳導耳機，極大地方便了裁判人員在比賽期間的使用。
　　在實際的應用中，根據比賽項目的性質及特點，選用適宜的摩托羅拉原裝配件，可以最大限度地發揮對講機的使用性能，保障項目的順利進行。
　　2010年廣州亞運會無線對講通訊系統保障的成功，有賴于精心的策劃、精心的組織以及精心的實施，而摩托羅拉高性能高質量的無線電對講機產品無疑為保障的成功提供了有力的保證。
